一、測試說明：滿分100分，時間120分鐘（包括5分鐘的通電試車時間）。
二、測試要求：1.根據給定電路原理圖選擇并測量元器件。填入下表：
| 序號 | 代號 | 元件名稱 | 數量 | 備注 |
| 1 | ||||
| 2 | ||||
| 3 | ||||
| 4 | ||||
| 5 | ||||
| 6 | ||||
| 7 | ||||
| 8 | ||||
| 9 | ||||
| 10 | ||||
| 11 | ||||
| 12 | ||||
| 13 |
2. 按給定電路原理圖用線槽走線，連接電路并能通電試車。
| 序號 | 內 容 | 配分 | 評 分 標 準 | 得分 |
| 1 | 選擇、測量元器件 | 20 | 錯（漏）一個扣3分（代號1分元件名稱1分，數量1分），扣完為止。 | |
| 2 | 接線正確，一次試車成功 | 70 | 試車不成功扣5分，出現短路故障扣10分，其它每錯一處扣3分，5處以上不得分。 | |
| 3 | 布線節約，結構緊湊 | 5 | 現場視情況酌情扣分 | |
| 4 | 文明生產，安全操作 | 5 | 不清理現場扣3分損壞設備儀表扣3分。 | |
| 5 | 如果總分相同，則按完成時間排名。 | |||

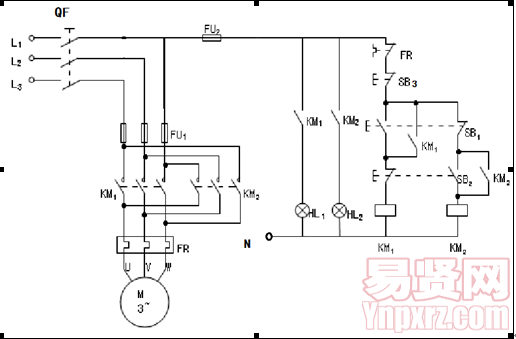

給定電路原理圖
